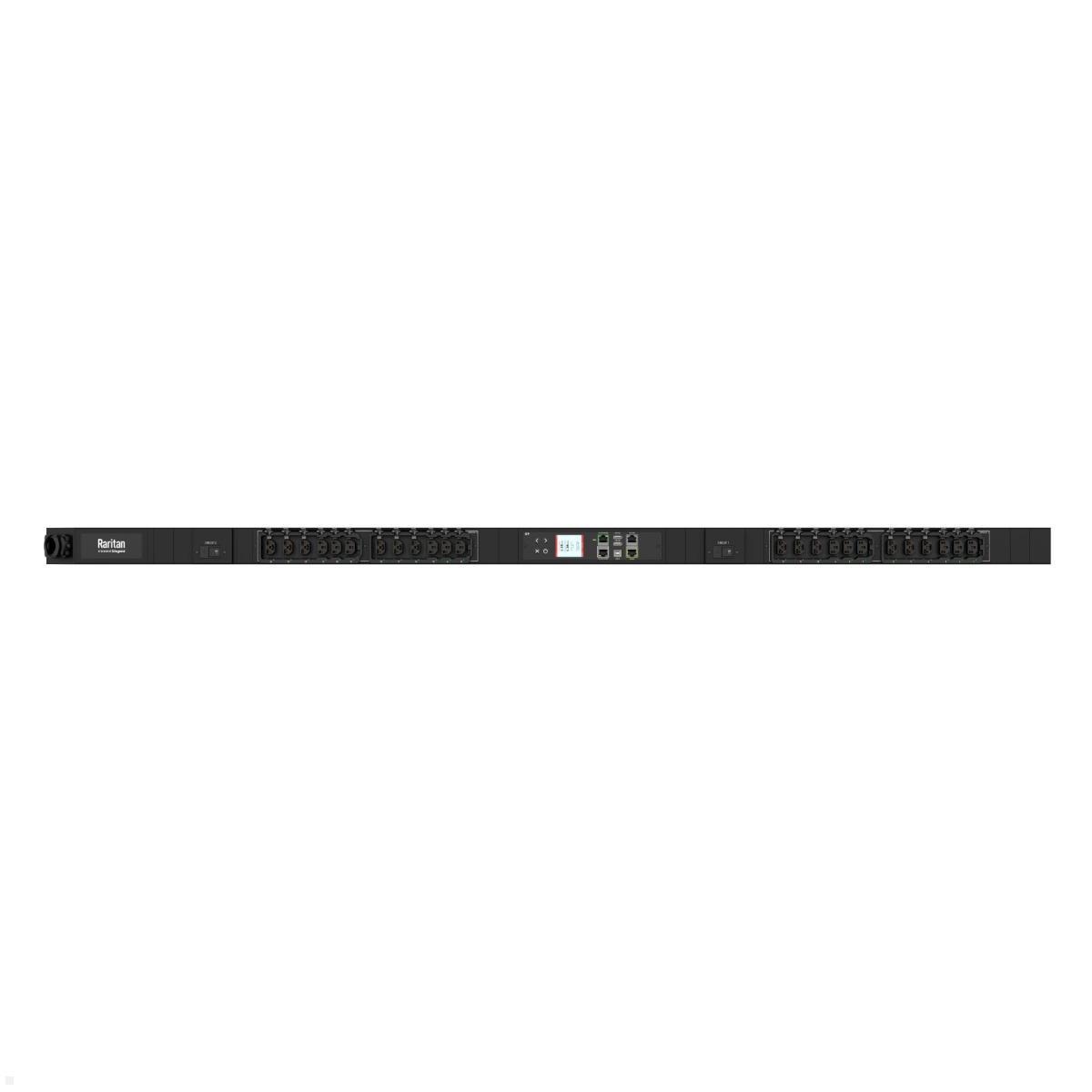

Legrand Raritan iX Rack-PDU 0U 1-phasig 230V 32A, 12xC13 / 12xCX, Input Metered RCM (PX4-1161-E7M27)
Highlights
- 24 Ausgänge: 12x C13, 12x CX (Locking)
- RCM Typ B – erweiterte Differenzstrommessung
- Billing-Grade Energiemessung Klasse 0,5
- Hot-swap Controller, 0U Formfaktor
- PDU-Verlinkung bis zu 8 Einheiten
Legrand Raritan iX Rack-PDU PX4-1161-E7M27 – intelligente Energieverteilung mit RCM Typ B
Die Legrand Raritan iX Rack-PDU PX4-1161-E7M27 ist eine leistungsstarke, einphasige Stromverteilungseinheit im kompakten 0U-Formfaktor für den professionellen Einsatz in Rechenzentren – ergänzt um eine integrierte RCM Typ B Differenzstrommessung für erweiterte Leckstromüberwachung. Mit 24 Ausgängen (12x C13, 12x CX Locking), einer Einspeisung von 230V/32A über IEC 60309 2P+E und einer Leistungskapazität von 7,4 kVA bietet die PX4-1161-E7M27 zuverlässige und hochdichte Stromversorgung. Die Billing-Grade Energiemessung (Klasse 0,5) erfasst präzise Spannung, Strom, Wirkleistung, Scheinleistung, Energieverbrauch und Leistungsfaktor – sowohl pro Eingangsleitung als auch pro Sicherungskreis.
Der hot-swap-fähige iX Controller ermöglicht den Austausch ohne Betriebsunterbrechung und sorgt so für maximale Verfügbarkeit. Die PDU unterstützt die Verlinkung von bis zu 8 PDUs über den PDU-Link-Port sowie das physische Kaskadieren von bis zu 32 PDUs unter einem Ethernet-Port. Über Dual 10/100/1000 Ethernet, optionales Wi-Fi (802.11 a/b/g/n), SSH, SNMP v2/v3, JSON-RPC API, MODBUS-TCP und Redfish API ist eine umfassende Fernverwaltung gewährleistet. Das farbige LCD-Display zeigt Spannung, Strom und Wirkleistung übersichtlich an. Bis zu 32 Sensorfunktionen für Temperatur, Luftfeuchtigkeit, Wasserleck und weitere Umgebungsparameter können angeschlossen werden. Die PX4-1161-E7M27 eignet sich ideal für den Einsatz in Rechenzentren, Serverräumen und kritischen IT-Infrastrukturen mit erhöhten Sicherheits- und Compliance-Anforderungen.
Technische Details Legrand Raritan iX Rack-PDU Input Metered RCM 0U (PX4-1161-E7M27)
- Einspeisung: IEC 60309 2P+E 32A (230V)
- Nennspannung Eingang: 230V
- Maximaler Eingangsstrom: 32A
- Leistungskapazität: 7,4 kVA
- Kabellänge: 3m
- Ausgänge: 12x C13, 12x CX (Locking) – gesamt 24
- Überspannungsschutz: 2x 16A Sicherungsautomat (10kAIC)
- Formfaktor: 0U vertikal
- RCM: Typ B – erweiterte Differenzstrommessung (Leckstromüberwachung)
- Abmessungen (B×T×H): 56 × 65 × 1539 mm
- Gewicht: ca. 4,1 kg
- Energiemessung: Klasse 0,5 (Billing-Grade) pro Eingangsleitung und Sicherungskreis
- Netzwerk: Dual 10/100/1000 Ethernet, optionales Wi-Fi (802.11 a/b/g/n)
- Fernverwaltung: HTTP(S), SSH, Telnet, SNMP v2/v3, JSON-RPC API, MODBUS-TCP, Redfish API
- PDU-Verlinkung: bis zu 8 PDUs
- Kaskadierung: bis zu 32 PDUs über einen Ethernet-Port
- Controller: hot-swap-fähig
- Umgebungssensoren: bis zu 32 Sensorfunktionen (Temp., Luftfeuchtigkeit, Wasserleck etc.)
- USB: 2x USB-A, 1x USB-B
- Display: farbiges LCD (Spannung, Strom, Leistung pro Leitung/Kreis)
- Betriebstemperatur: bis 60°C
- Betriebsfeuchte: bis 85% rel. Luftfeuchte
- Zulassungen: CE
- Garantie: 2 Jahre
| Product sheet: |  [pdf - Englisch] |
|---|---|

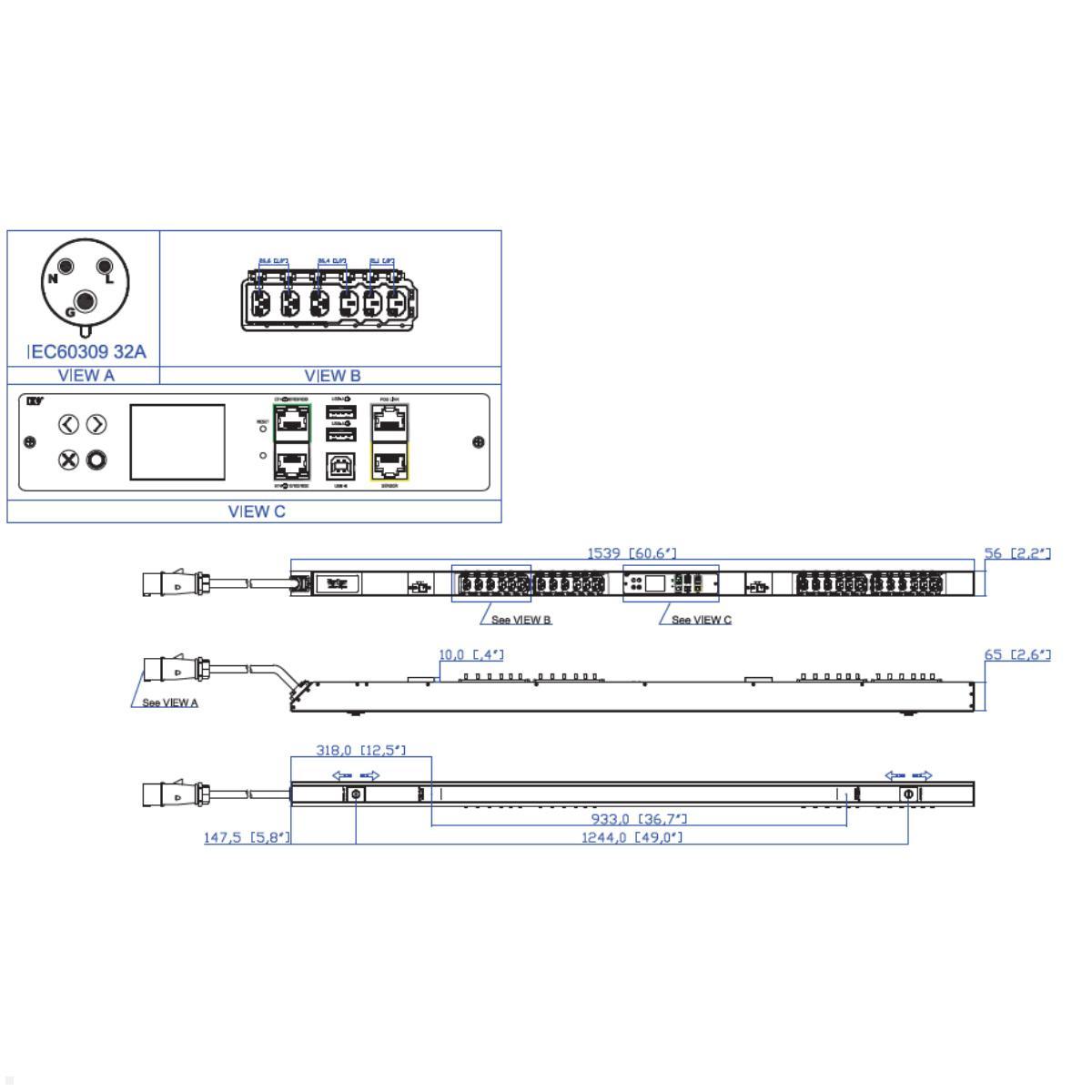

| Technical drawing: | [pdf - Englisch] |
| Contains installation material: | + |
| Einspeisung: | 32A |
| FI switch: | No |
| Größe PDU: | Vertikal, 40 HE |
| Größe vertikale PDU: | 40 HE |
| Mains filter: | No |
| Messen: | pro Phase |
| Number of sockets: | 24 Outlets |
| Overvoltage protection: | No |
| Phasen: | 1-phasig |
| RCM-Differenzstrommessung: | Ja |
| Schalten: | Nein |
| Steckerart: | C13, Combosocket |
| USB-Charger: | USB A |
If warning and safety instructions are to be observed for a product, these can be found in the respective installation instructions or in a separate PDF, depending on the manufacturer. Available documents for the product can be found in the available PDF files (see above).
Download area - catalogs, flyers, warranty conditions, ...
Legrand Raritan iX Rack-PDU PX4-1161-E7M27 – Energiemessung mit RCM Typ B für sichere Rechenzentren
In modernen Rechenzentren mit erhöhten Sicherheits- und Compliance-Anforderungen ist eine zuverlässige Stromverteilung mit integrierter Leckstromüberwachung unverzichtbar. Die Legrand Raritan iX Rack-PDU PX4-1161-E7M27 bietet als einphasige, gemessene Stromverteilungseinheit im 0U-Formfaktor eine ideale Lösung für hochdichte Serverumgebungen – ergänzt um die integrierte RCM Typ B Differenzstrommessung für erweiterte Leckstromerfassung. Mit 24 Ausgängen (12x C13, 12x CX Locking), einer Einspeisung von 230V/32A und einer Leistungskapazität von 7,4 kVA versorgt die PX4-1161-E7M27 Server, Switches und Storage-Systeme zuverlässig mit Strom. Die Billing-Grade Energiemessung nach Klasse 0,5 ermöglicht eine präzise Erfassung von Spannung, Strom, Wirkleistung, Scheinleistung und Energieverbrauch – sowohl pro Eingangsleitung als auch pro Sicherungskreis. Der kompakte 0U-Formfaktor ermöglicht eine platzsparende vertikale Montage im Rack, ohne wertvolle Höheneinheiten zu belegen.
Was leistet die RCM Typ B Differenzstrommessung der PX4-1161-E7M27?
Ein wesentliches Alleinstellungsmerkmal der Legrand Raritan PX4-1161-E7M27 gegenüber der Basisvariante PX4-1161-E7 ist die integrierte RCM Typ B Differenzstrommessung (Residual Current Monitoring). RCM Typ B erkennt sowohl Wechselstrom- als auch Gleichstrom-Fehlerströme und bietet damit den umfassendsten Schutz vor Leckströmen. Dies ist besonders wichtig in Umgebungen mit modernen Serverkomponenten, Frequenzumrichtern oder unterbrechungsfreien Stromversorgungen (USV), die Gleichstromkomponenten im Fehlerstrom erzeugen können. Die kontinuierliche Überwachung des Differenzstroms ermöglicht eine frühzeitige Erkennung von Isolationsfehlern, bevor diese zu Ausfällen oder Sicherheitsrisiken führen. Damit unterstützt die PX4-1161-E7M27 Betreiber bei der Einhaltung von Sicherheitsvorschriften und Compliance-Anforderungen und hilft, ungeplante Ausfälle durch Erdschlüsse zu vermeiden.
Für welche Einsatzbereiche eignet sich die Legrand Raritan iX Rack-PDU PX4-1161-E7M27?
Die Legrand Raritan iX Rack-PDU PX4-1161-E7M27 ist die ideale Wahl für professionelle Rechenzentren, Serverräume und kritische IT-Infrastrukturen, in denen neben präziser Energiemessung auch eine erweiterte Leckstromüberwachung gefordert ist – etwa in regulierten Branchen wie dem Gesundheitswesen, der Finanzbranche oder öffentlichen Einrichtungen. Dank der Unterstützung von bis zu 32 Umgebungssensoren lässt sich die physische Umgebung des Racks lückenlos überwachen. Mit CE-Zulassung, IPv6-Unterstützung, ISO 27001-Konformität und bestandener VAPT-Prüfung erfüllt die PX4-1161-E7M27 höchste Sicherheitsanforderungen für den professionellen Einsatz.
