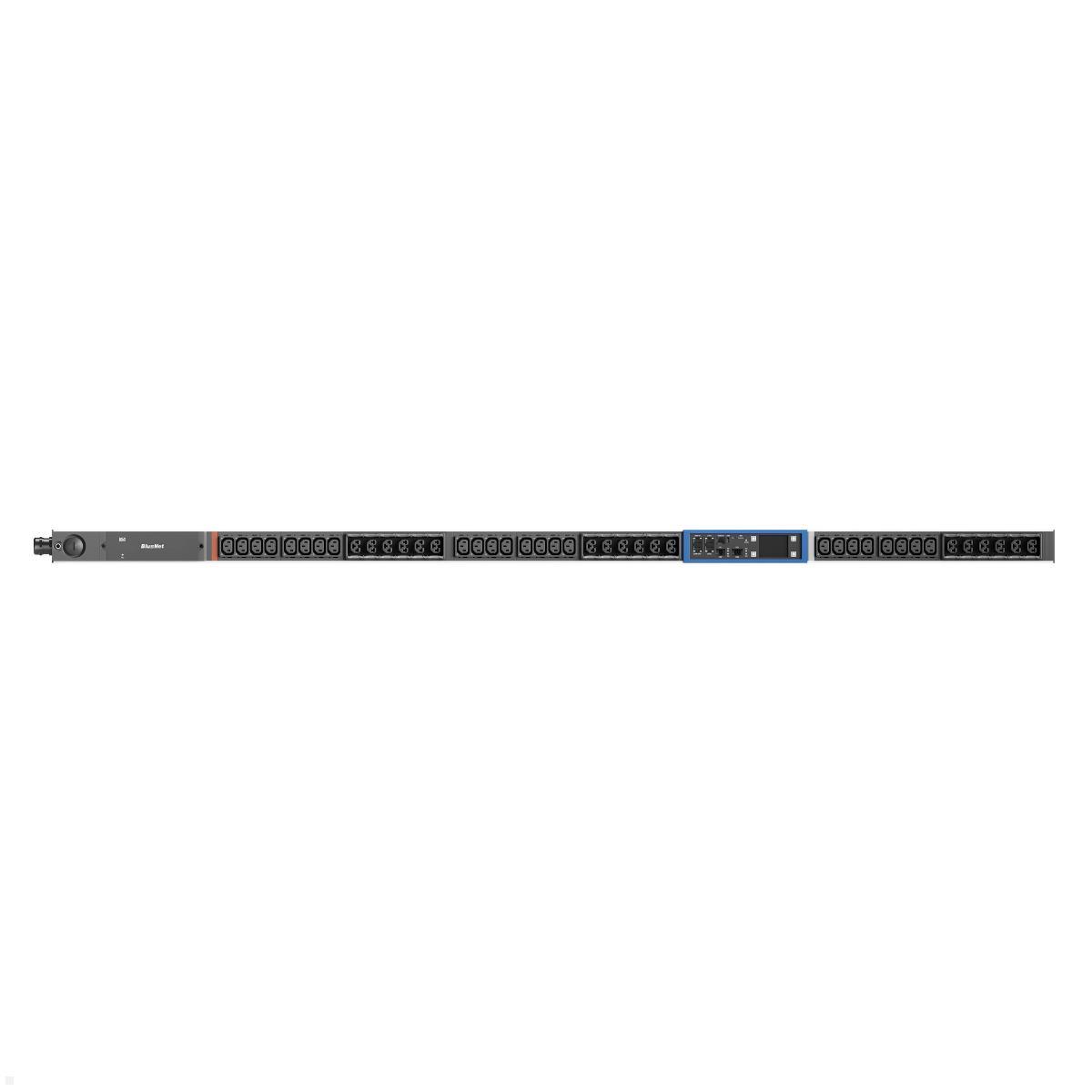

Bachmann BN PRO Metered + – 24xC13 / 18xCombo, 3,0m CEE 16A/5p (BM0024751)
Highlights
- 42 Ausgänge: 24x C13 Kaltgerätedosen und 18x Combo C13/C15/C19/C21
- 3-phasig mit 16 A / 400 V Eingang und 11 kW Gesamtleistung
- Messung pro Steckdose: Strom, Spannung, Leistung, Energie
- Im Betrieb tauschbarer Controller und Netzteil (Hot-Swap)
- Integrierter Webserver, SNMP und PDU-Verbund bis 20 PDUs
3-phasige Rack PDU mit 42 Ausgängen für Hochleistungs-Rechenzentren
Die Bachmann BN PRO Metered + – 24xC13 / 18xCombo, 3,0m CEE 16A/5p (BM0024751) ist eine leistungsstarke 3-phasige Power Distribution Unit mit insgesamt 42 Ausgängen für den professionellen Einsatz in Rechenzentren und IT-Infrastrukturen mit höchstem Kapazitätsbedarf. Die Kombination aus 24 C13 Kaltgerätedosen und 18 Combo Steckdosen (C13/C15/C19/C21) bietet die optimale Mischung für dicht bestückte Racks mit unterschiedlichsten Geräten. Mit einem Eingang von 16 A / 400 V und einer Gesamtleistung von 11 kW versorgt diese Bachmann PDU selbst anspruchsvollste Serverkonfigurationen. Die integrierte Messfunktion erfasst pro Steckdose Strom, Spannung, Blind-, Schein- und Wirkleistung sowie Frequenz und Leistungsfaktor. Der integrierte Webserver mit zwei Ethernet-Schnittstellen (1x Gbit/s mit PoE und 1x 10/100 Mbit/s) ermöglicht den komfortablen Fernzugriff auf alle Messdaten.
Für maximale Ausfallsicherheit lassen sich Controller und Netzteil im laufenden Betrieb tauschen (Hot-Swap). Das übersichtliche 2,4" TFT-Farbdisplay zeigt alle relevanten Daten auf einen Blick. Über die PDU-Verbundfunktion können bis zu 20 PDUs über eine einzige IP-Adresse verwaltet werden. Die Bachmann BN PRO Metered + eignet sich ideal für Hochkapazitätsracks, Colocation-Umgebungen und skalierbare Serverlandschaften mit 3-Phasen-Anbindung.
Technische Details Bachmann BN PRO Metered + PDU 24xC13 / 18xCombo 3-phasig
- Eingang: 16 A / 400 V, 11 kW, 3-phasig
- Zuleitung: 3,0 m, 2,5 mm², CEE Stecker 16 A rot
- Ausgang: 24x C13 Kaltgerätedosen, 18x Combo C13/C15/C19/C21
- Messung pro Steckdose: Strom, Spannung, Leistung, Energie, Frequenz, Leistungsfaktor
- 3-phasig, Nennstrom 16 A, Versorgungsspannung 400 V
- Im Betrieb tauschbarer Controller und Netzteil
- Integrierter Webserver mit Webinterface
- 2x Ethernet: 1x Gbit/s (PoE), 1x 10/100 Mbit/s
- PDU-Verbund für bis zu 20 PDUs
- 1x RJ45 für bis zu 10 externe Sensoren
- 1x USB-C Anschluss (USB 2.0)
- 2,4" TFT-Farbdisplay (per Software drehbar)
- SNMP-fähig, LED-Anzeige, Temperaturmessung
- Montagerichtung: vertikal (0U)

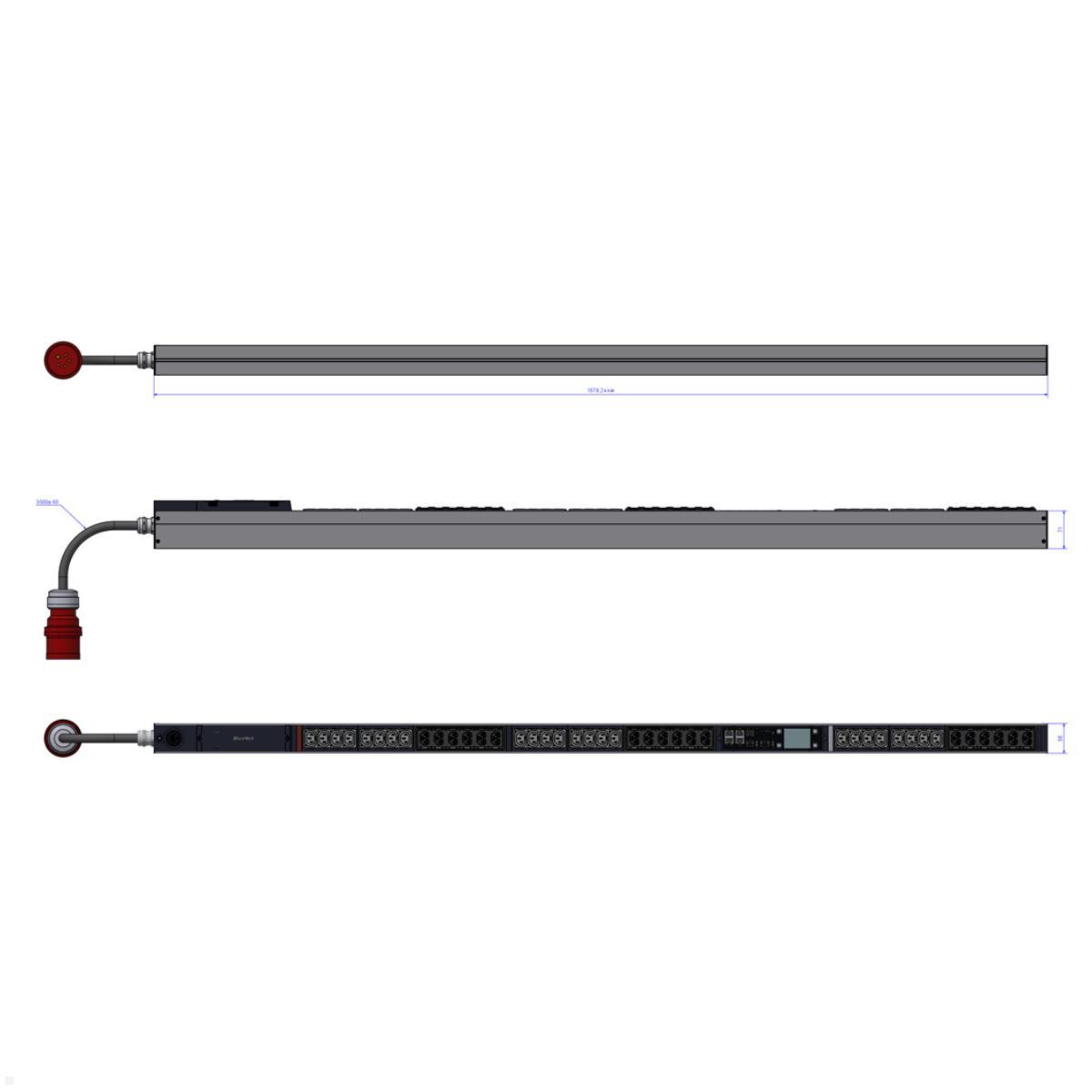

- Maße (L×B×T): 1678 x 56 x 71 mm
- Farbe: Aluminium
- Inkl. Haltewinkel (L-Form, einfach) und Befestigungsmaterial
| Product sheet: |  [pdf] |
|---|---|
| Technical drawing: | [pdf] |
| RoHS / REACH: | [pdf] |
| Installation manual: | [pdf] |
| Warning/safety instructions: | [pdf] |
| Contains installation material: | + |
| Warranty: | 3 years |
| Manufacturer/Importer: | Bachmann GmbH, Ernsthaldenstr. 33, 70565 Stuttgart, info@bachmann.com |
| Einspeisung: | 16A |
| FI switch: | No |
| Größe PDU: | Vertikal |
| Mains filter: | No |
| Messen: | pro Port |
| Number of sockets: | 42 Outlets |
| Overvoltage protection: | No |
| Phasen: | 3-phasig |
| RCM-Differenzstrommessung: | Nein |
| Schalten: | Nein |
| Steckerart: | Combosocket |
| Strommessung / Überwachung: | Ja, online |
| color: | Black |
| Form: | eckig |
| USB-Charger: | USB C |
| screw-on: | Yes |
If warning and safety instructions are to be observed for a product, these can be found in the respective installation instructions or in a separate PDF, depending on the manufacturer. Available documents for the product can be found in the available PDF files (see above).
Download area - catalogs, flyers, warranty conditions, ...
Für welche Einsatzszenarien eignet sich eine Rack PDU mit 42 Ausgängen?
In großen Rechenzentren und Hochleistungsumgebungen reicht eine einzelne PDU mit 24 Ausgängen häufig nicht aus. Die Bachmann BN PRO Metered + mit 24x C13 und 18x Combo Steckdosen (BM0024751) stellt mit insgesamt 42 Ausgängen eine außergewöhnlich hohe Kapazität zur Verfügung. Die 24 C13 Kaltgerätedosen versorgen standardmäßige Server, Switches und Netzwerkgeräte, während die 18 Combo Steckdosen im Format C13/C15/C19/C21 flexibel für verschiedene Gerätetypen nutzbar sind. Besonders in dicht bestückten 42U- oder 47U-Racks spielt die hohe Ausgangszahl ihre Stärke aus. Die 3-phasige Einspeisung mit 16 A / 400 V und 11 kW Gesamtleistung verteilt die Last gleichmäßig auf drei Phasen. Die Messung pro Steckdose erfasst für jedes angeschlossene Gerät Strom, Spannung, Wirkleistung, Scheinleistung, Blindleistung sowie die zugehörigen Energiewerte, Frequenz und Leistungsfaktor.
Wie lassen sich 42 Ausgänge effizient über das Netzwerk überwachen?
Der integrierte Webserver der Bachmann BN PRO Metered + stellt die Messdaten aller 42 Steckdosen über ein komfortables Webinterface bereit. Zwei physisch getrennte Ethernet-Schnittstellen mit 1x Gigabit (PoE-fähig) und 1x 10/100 Mbit/s gewährleisten eine redundante Netzwerkanbindung. Die SNMP-Unterstützung ermöglicht die nahtlose Integration in bestehende Monitoring-Systeme. Über den PDU-Verbund lassen sich bis zu 20 PDUs zentral über eine IP-Adresse verwalten, was bei der hohen Ausgangszahl besonders wertvoll ist. Eine RJ45-Schnittstelle für bis zu zehn externe Sensoren ergänzt das Monitoring um Umgebungsdaten wie Temperatur und Luftfeuchtigkeit.
Welche Sicherheitsmerkmale bietet die PDU für den Dauerbetrieb?
Bei 42 aktiven Ausgängen ist die Ausfallsicherheit besonders kritisch. Die Hot-Swap-Fähigkeit der Bachmann BN PRO Metered + ermöglicht den Austausch von Controller und Netzteil im laufenden Betrieb ohne Unterbrechung der Stromversorgung. Ein benachbartes PDU oder ein PoE-Switch kann das Kommunikationsmodul redundant versorgen. Das 2,4 Zoll TFT-Farbdisplay mit drehbarer Anzeige zeigt alle Betriebsdaten direkt am Gerät an, während Status-LEDs an jeder Steckdose den Zustand signalisieren. Farbliche Rahmen in Blau und Rot erleichtern die Zuordnung von A- und B-Einspeisung. Mit Maßen von 1678 x 56 x 71 mm und vertikaler 0U-Montage ist die PDU eine der längsten im Sortiment und eignet sich optimal für hohe Racks.
