Bachmann BN PRO Metered + RCM – 12xC13 / 18xCombo, 3,0m CEE 16A/5p (BM0024753)
Highlights
- 12x C13 Kaltgerätedosen und 18x Combo C13/C15/C19/C21
- RCM-Differenzstrommessung je Phase, Typ B für höchste Sicherheit
- 3-phasig mit 16 A / 400 V Eingang und 11 kW Gesamtleistung
- Im Betrieb tauschbarer Controller und Netzteil (Hot-Swap)
- Integrierter Webserver, SNMP und PDU-Verbund bis 20 PDUs

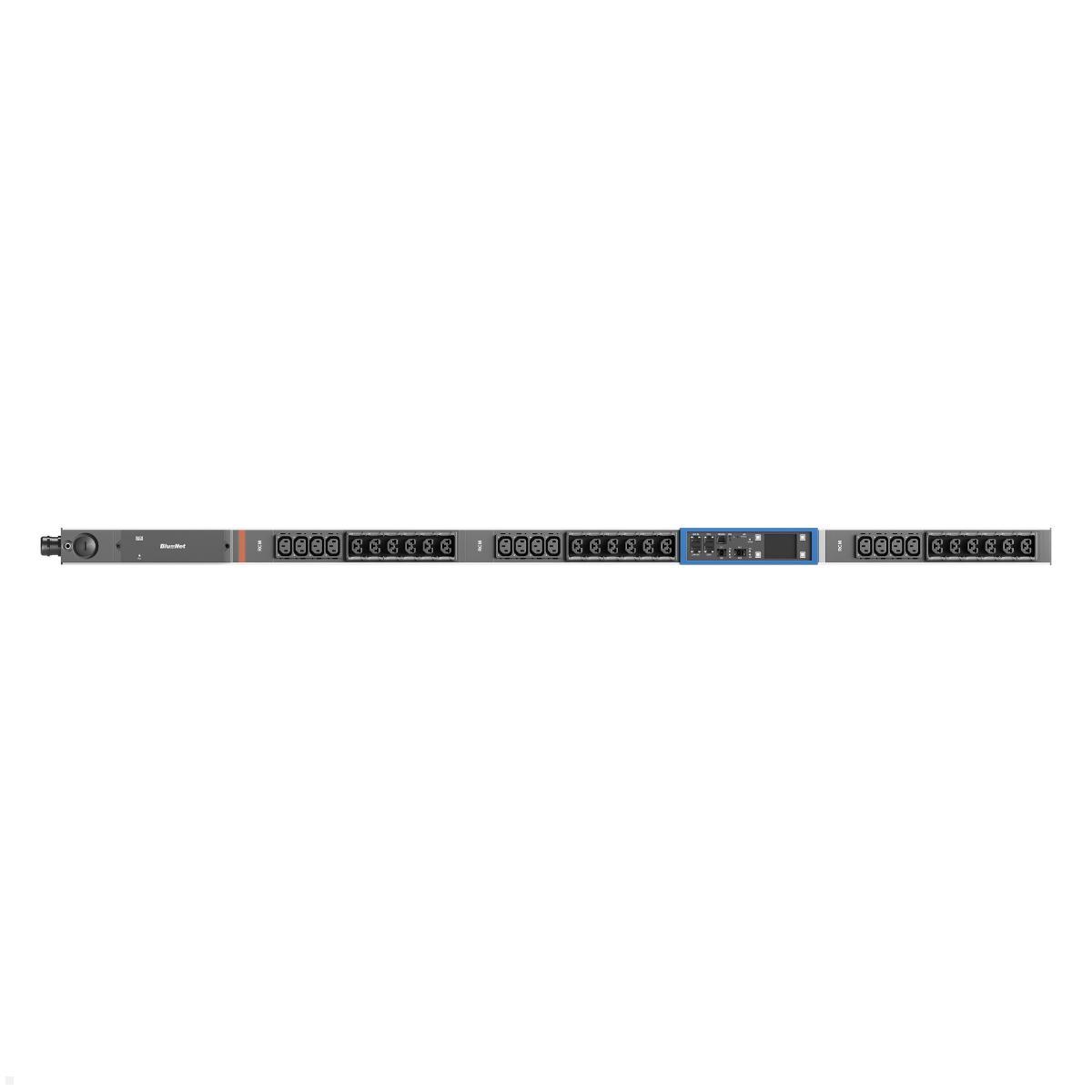

3-phasige RCM Rack PDU mit 12x C13 und 18x Combo Steckdosen
Die Bachmann BN PRO Metered + RCM – 12xC13 / 18xCombo, 3,0m CEE 16A/5p (BM0024753) kombiniert 30 Ausgänge, präzise Energiemessung pro Steckdose und eine integrierte Differenzstrommessung je Phase (Typ B) in einer leistungsstarken 3-phasigen PDU. Die Mischung aus 12 C13 Kaltgerätedosen und 18 Combo Steckdosen (C13/C15/C19/C21) ist besonders für Racks mit einem hohen Anteil leistungsstarker Geräte konzipiert. Die RCM-Funktion erkennt sowohl Wechsel- als auch Gleichfehlerströme und schützt die gesamte IT-Infrastruktur. Mit einem Eingang von 16 A / 400 V und einer Gesamtleistung von 11 kW ist die Bachmann PDU für anspruchsvolle Serverumgebungen ausgelegt. Der integrierte Webserver mit zwei Ethernet-Schnittstellen (1x Gbit/s mit PoE und 1x 10/100 Mbit/s) ermöglicht den Fernzugriff auf alle Mess- und Überwachungsdaten.
Das Hot-Swap-Konzept erlaubt den Austausch von Controller und Netzteil im laufenden Betrieb ohne Unterbrechung der Stromversorgung. Das 2,4" TFT-Farbdisplay zeigt alle relevanten Betriebsdaten übersichtlich an. Über die PDU-Verbundfunktion lassen sich bis zu 20 PDUs über eine einzige IP-Adresse verwalten. Die Bachmann BN PRO Metered + RCM eignet sich ideal für sicherheitskritische Colocation-Umgebungen, professionelle Netzwerkschränke und verteilte IT-Infrastrukturen mit 3-Phasen-Anbindung.
Technische Details Bachmann BN PRO Metered + RCM PDU 12xC13 / 18xCombo 3-phasig
- Eingang: 16 A / 400 V, 11 kW, 3-phasig
- Zuleitung: 3,0 m, 2,5 mm², CEE Stecker 16 A rot
- Ausgang: 12x C13 Kaltgerätedosen, 18x Combo C13/C15/C19/C21
- Messung pro Steckdose: Strom, Spannung, Leistung, Energie, Frequenz, Leistungsfaktor
- RCM-Differenzstrommessung je Phase, Typ B
- 3-phasig, Nennstrom 16 A, Versorgungsspannung 400 V
- Im Betrieb tauschbarer Controller und Netzteil
- Integrierter Webserver mit Webinterface
- 2x Ethernet: 1x Gbit/s (PoE), 1x 10/100 Mbit/s
- PDU-Verbund für bis zu 20 PDUs
- 1x RJ45 für bis zu 10 externe Sensoren
- 1x USB-C Anschluss (USB 2.0)
- 2,4" TFT-Farbdisplay (per Software drehbar)
- SNMP-fähig, LED-Anzeige, Temperaturmessung
- Montagerichtung: vertikal (0U)
- Maße (L×B×T): 1491 x 56 x 71 mm
- Farbe: Aluminium
- Inkl. Haltewinkel (L-Form, einfach) und Befestigungsmaterial
| Product sheet: |  [pdf] |
|---|---|

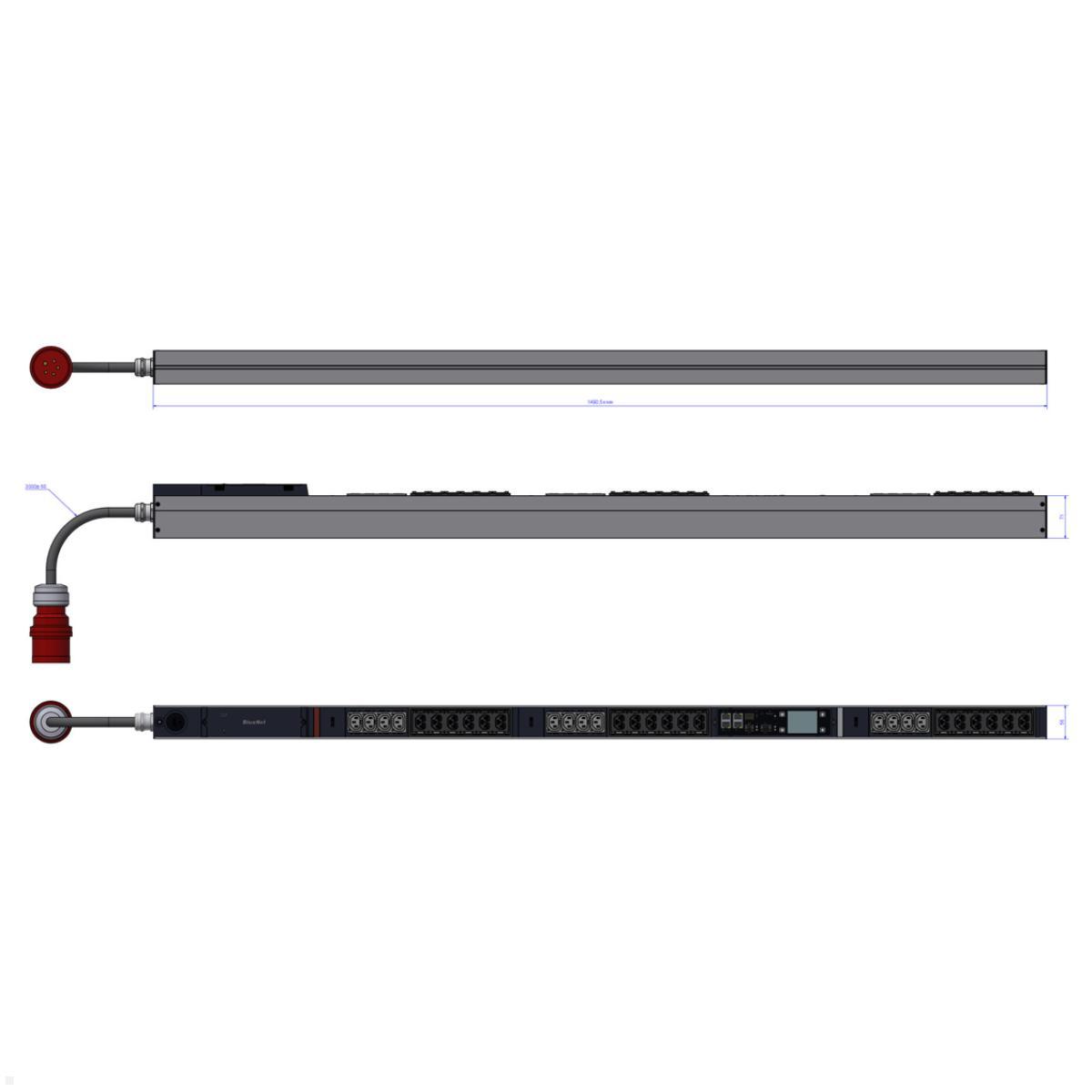

| Technical drawing: | [pdf] |
| RoHS / REACH: | [pdf] |
| Installation manual: | [pdf] |
| Warning/safety instructions: | [pdf] |
| Contains installation material: | + |
| Warranty: | 3 years |
| Manufacturer/Importer: | Bachmann GmbH, Ernsthaldenstr. 33, 70565 Stuttgart, info@bachmann.com |
| Einspeisung: | 16A |
| FI switch: | No |
| Größe PDU: | Vertikal |
| Mains filter: | No |
| Messen: | pro Port |
| Number of sockets: | 30 Outlets |
| Overvoltage protection: | No |
| Phasen: | 3-phasig |
| RCM-Differenzstrommessung: | Ja |
| Schalten: | Nein |
| Steckerart: | Combosocket |
| Strommessung / Überwachung: | Ja, online |
| color: | Black |
| Form: | eckig |
| USB-Charger: | USB C |
| screw-on: | Yes |
If warning and safety instructions are to be observed for a product, these can be found in the respective installation instructions or in a separate PDF, depending on the manufacturer. Available documents for the product can be found in the available PDF files (see above).
Download area - catalogs, flyers, warranty conditions, ...
Warum eignet sich die Kombination aus 12x C13 und 18x Combo besonders für gemischte IT-Umgebungen?
In modernen Rechenzentren werden zunehmend Geräte mit höherem Leistungsbedarf eingesetzt, die über C19-Anschlüsse versorgt werden. Die Bachmann BN PRO Metered + RCM mit 12x C13 und 18x Combo Steckdosen (BM0024753) trägt diesem Trend Rechnung. Die 18 Combo Steckdosen im Format C13/C15/C19/C21 bilden den Schwerpunkt der Bestückung und ermöglichen die flexible Versorgung leistungsstarker Server, Storage-Systeme und USV-Anlagen. Die 12 C13 Kaltgerätedosen ergänzen das Angebot für standardmäßige Netzwerkgeräte und Switches. Die integrierte RCM-Differenzstrommessung je Phase nach Typ B erkennt sowohl Wechsel- als auch Gleichfehlerströme und bietet damit den höchsten Sicherheitsstandard. Die 3-phasige Einspeisung mit 16 A / 400 V und 11 kW Gesamtleistung verteilt die Last gleichmäßig auf drei Phasen.
Welche Überwachungsfunktionen bietet die PDU für 30 Ausgänge?
Die Bachmann BN PRO Metered + RCM erfasst für jede der 30 Steckdosen detaillierte Messwerte wie Strom, Spannung, Wirkleistung, Scheinleistung, Blindleistung sowie die zugehörigen Energiewerte, Frequenz und Leistungsfaktor. Gleichzeitig überwacht die RCM-Funktion die Differenzströme je Phase kontinuierlich. Über den integrierten Webserver sind alle Mess- und Überwachungsdaten per Webinterface aus der Ferne einsehbar. Die SNMP-Unterstützung ermöglicht die Integration in professionelle Monitoring-Plattformen. Zwei physisch getrennte Ethernet-Schnittstellen gewährleisten eine redundante Netzwerkanbindung. Der PDU-Verbund erlaubt die zentrale Verwaltung von bis zu 20 PDUs über eine IP-Adresse.
Wie gewährleistet die Hot-Swap-Funktion den unterbrechungsfreien Betrieb?
Die Hot-Swap-Fähigkeit der Bachmann BN PRO Metered + RCM ermöglicht den Austausch von Controller und Netzteil im laufenden Betrieb. Firmware-Updates und Komponentenwechsel erfolgen ohne Unterbrechung der Stromversorgung angeschlossener Geräte. Ein benachbartes PDU oder ein PoE-Switch kann das Kommunikationsmodul redundant versorgen. Das 2,4 Zoll TFT-Farbdisplay mit drehbarer Anzeige zeigt alle Betriebsdaten direkt am Gerät. Status-LEDs an jeder Steckdose und farbliche Rahmen in Blau und Rot erleichtern die Zuordnung im redundanten Betrieb. Mit Maßen von 1491 x 56 x 71 mm und vertikaler 0U-Montage beansprucht die PDU keinen wertvollen Rack-Platz und eignet sich optimal für mittlere bis große Serverracks.
