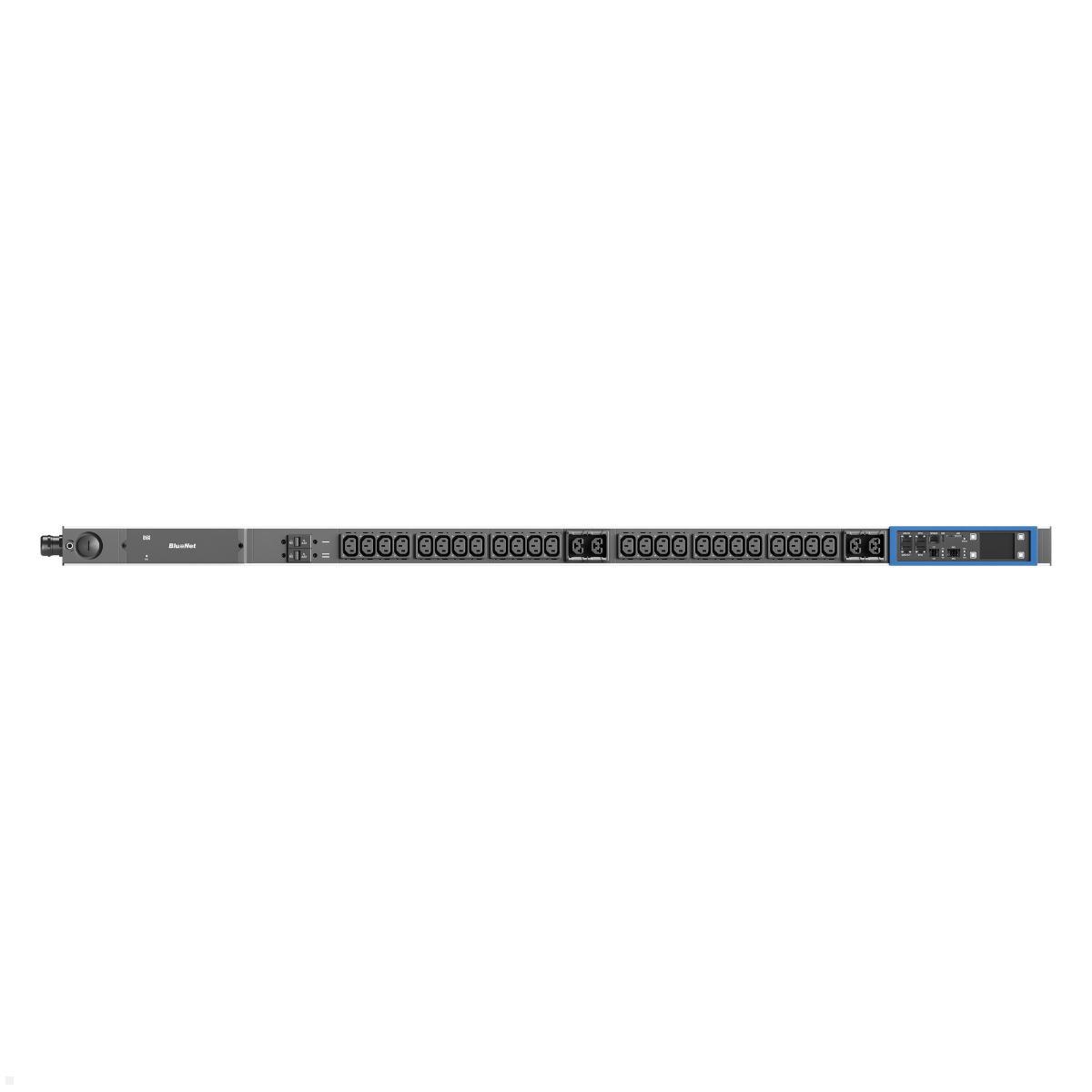

Bachmann BN PRO Metered + – 24xC13 / 4xCombo / 2xMCB, 3,0m CEE 32A/3p (BM0024754)
Highlights
- 24x C13 Kaltgerätedosen und 4x Combo C13/C15/C19/C21
- 2x hydraulisch-magnetische Leitungsschutzschalter 16 A
- 32 A / 230 V Eingang mit 7,2 kW Gesamtleistung
- Messung pro Steckdose und Hot-Swap für Controller und Netzteil
- Integrierter Webserver, SNMP und PDU-Verbund bis 20 PDUs
32A Rack PDU mit Leitungsschutzschaltern und Messung pro Steckdose
Die Bachmann BN PRO Metered + – 24xC13 / 4xCombo / 2xMCB, 3,0m CEE 32A/3p (BM0024754) ist eine leistungsstarke 32A Power Distribution Unit mit integrierten Leitungsschutzschaltern für den professionellen Einsatz in Rechenzentren und IT-Infrastrukturen mit erhöhtem Leistungsbedarf. Mit einem Eingang von 32 A / 230 V und einer Gesamtleistung von 7,2 kW versorgt diese Bachmann PDU insgesamt 28 Steckdosen – 24x C13 Kaltgerätedosen und 4x Combo Steckdosen (C13/C15/C19/C21). Die zwei hydraulisch-magnetischen Leitungsschutzschalter mit je 16 A sichern die Ausgänge zusätzlich ab und bieten damit eine doppelte Schutzebene. Die integrierte Messfunktion erfasst pro Steckdose Strom, Spannung, Blind-, Schein- und Wirkleistung sowie Frequenz und Leistungsfaktor. Der integrierte Webserver mit zwei Ethernet-Schnittstellen (1x Gbit/s mit PoE und 1x 10/100 Mbit/s) ermöglicht den komfortablen Fernzugriff auf alle Messdaten.
Für maximale Ausfallsicherheit lassen sich Controller und Netzteil im laufenden Betrieb tauschen (Hot-Swap). Das übersichtliche 2,4" TFT-Farbdisplay zeigt alle relevanten Daten auf einen Blick. Über die PDU-Verbundfunktion können bis zu 20 PDUs über eine einzige IP-Adresse verwaltet werden. Die Bachmann BN PRO Metered + eignet sich ideal für Hochleistungsserver, Colocation-Umgebungen und professionelle Netzwerkschränke mit 32A-Einspeisung.
Technische Details Bachmann BN PRO Metered + 32A PDU mit MCB
- Eingang: 32 A / 230 V, 7,2 kW, 1-phasig
- Zuleitung: 3,0 m, 4 mm², CEE Stecker 32 A blau
- Ausgang: 24x C13 Kaltgerätedosen, 4x Combo C13/C15/C19/C21
- 2x hydraulisch-magnetische Leitungsschutzschalter 16 A
- Messung pro Steckdose: Strom, Spannung, Leistung, Energie, Frequenz, Leistungsfaktor
- 1-phasig, Nennstrom 32 A, Versorgungsspannung 230 V
- Im Betrieb tauschbarer Controller und Netzteil
- Integrierter Webserver mit Webinterface
- 2x Ethernet: 1x Gbit/s (PoE), 1x 10/100 Mbit/s
- PDU-Verbund für bis zu 20 PDUs
- 1x RJ45 für bis zu 10 externe Sensoren
- 1x USB-C Anschluss (USB 2.0)
- 2,4" TFT-Farbdisplay (per Software drehbar)
- SNMP-fähig, LED-Anzeige, Temperaturmessung
- Montagerichtung: vertikal (0U)

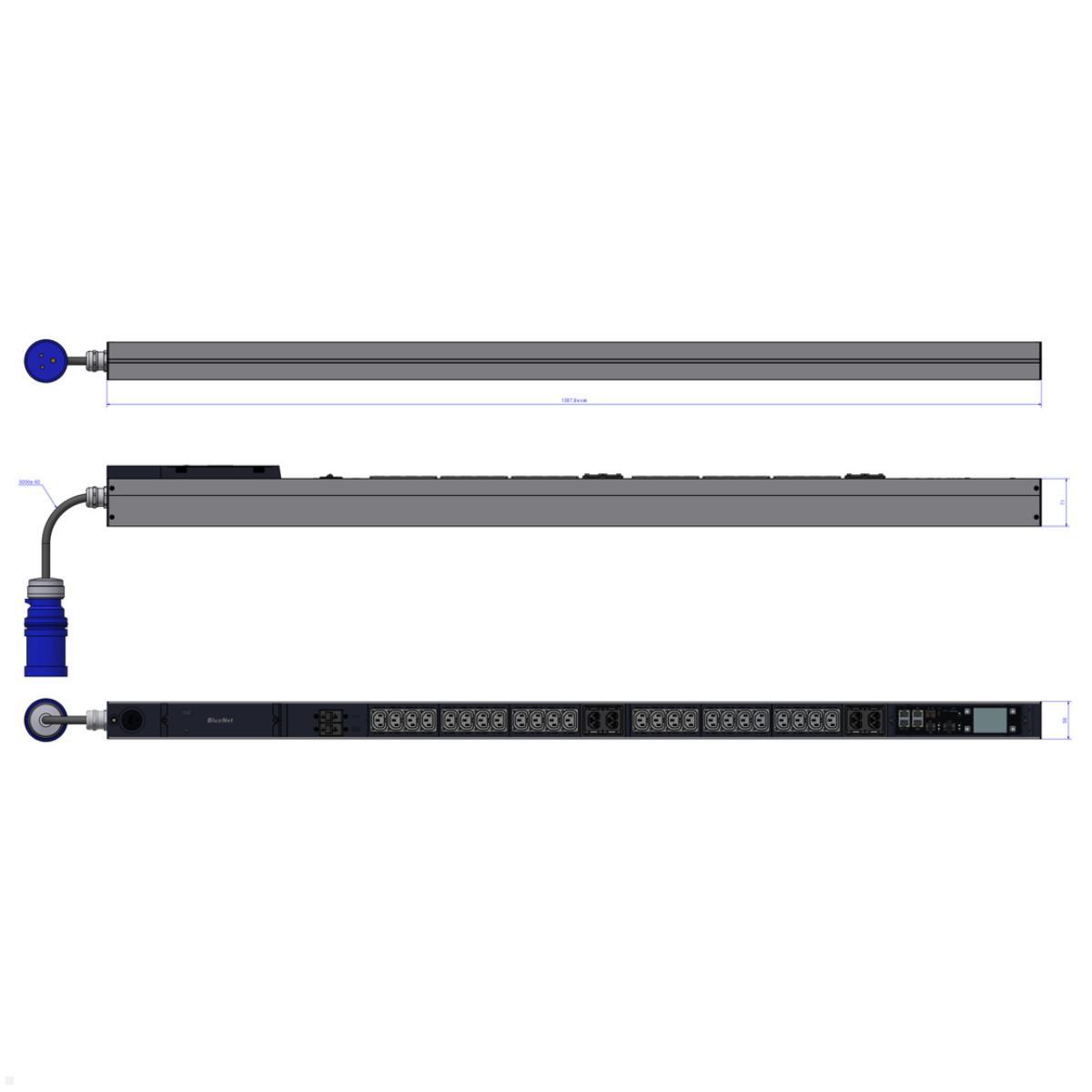

- Maße (L×B×T): 1388 x 56 x 71 mm
- Farbe: Aluminium
- Inkl. Haltewinkel (L-Form, einfach) und Befestigungsmaterial
| Product sheet: |  [pdf] |
|---|---|
| Technical drawing: | [pdf] |
| RoHS / REACH: | [pdf] |
| Installation manual: | [pdf] |
| Warning/safety instructions: | [pdf] |
| Contains installation material: | + |
| Warranty: | 3 years |
| Manufacturer/Importer: | Bachmann GmbH, Ernsthaldenstr. 33, 70565 Stuttgart, info@bachmann.com |
| Einspeisung: | 32A |
| FI switch: | No |
| Größe PDU: | Vertikal |
| Mains filter: | No |
| Messen: | pro Port |
| Number of sockets: | 28 Steckdosen |
| Overvoltage protection: | No |
| Phasen: | 1-phasig |
| RCM-Differenzstrommessung: | Nein |
| Schalten: | Nein |
| Steckerart: | Combosocket |
| Strommessung / Überwachung: | Ja, online |
| color: | Black |
| Form: | eckig |
| USB-Charger: | USB C |
| screw-on: | Yes |
If warning and safety instructions are to be observed for a product, these can be found in the respective installation instructions or in a separate PDF, depending on the manufacturer. Available documents for the product can be found in the available PDF files (see above).
Download area - catalogs, flyers, warranty conditions, ...
Welche Vorteile bietet eine 32A PDU mit integrierten Leitungsschutzschaltern?
Standardmäßige 16A PDUs stoßen in leistungsstarken IT-Umgebungen schnell an ihre Grenzen. Die Bachmann BN PRO Metered + mit 32 A Eingang und integrierten Leitungsschutzschaltern (BM0024754) verdoppelt die verfügbare Eingangsleistung auf 7,2 kW bei 230 V. Die zwei hydraulisch-magnetischen Leitungsschutzschalter mit je 16 A teilen die Ausgänge in zwei abgesicherte Stromkreise auf und bieten damit eine zusätzliche Schutzebene. Im Vergleich zu thermischen Sicherungen reagieren hydraulisch-magnetische Schutzschalter unabhängig von der Umgebungstemperatur und gewährleisten damit eine zuverlässige Auslösung auch in warmen Rack-Umgebungen. Die 24 C13 Kaltgerätedosen versorgen standardmäßige IT-Geräte, während die 4 Combo Steckdosen im Format C13/C15/C19/C21 auch größere Verbraucher aufnehmen. Die Messung pro Steckdose erfasst für jedes Gerät Strom, Spannung, Wirkleistung, Scheinleistung, Blindleistung, Energiewerte, Frequenz und Leistungsfaktor.
Wie unterscheidet sich die 32A-Variante von den 16A-Modellen?
Die 32A-Variante der Bachmann BN PRO Metered + bietet gegenüber den 16A-Modellen eine verdoppelte Eingangsleistung und integrierte Leitungsschutzschalter. Der CEE 32A blau Stecker wird über eine 3,0 m Zuleitung mit 4 mm² Querschnitt angeschlossen, was den höheren Strömen gerecht wird. Die zwei MCBs mit je 16 A ermöglichen eine separate Absicherung der Ausgangskreise, sodass ein Kurzschluss an einem Gerät nicht die gesamte PDU beeinträchtigt. Alle weiteren Features wie der integrierte Webserver, die SNMP-Unterstützung, der PDU-Verbund für bis zu 20 Geräte und die Hot-Swap-Fähigkeit von Controller und Netzteil sind identisch mit den 16A-Modellen.
Für welche Einsatzszenarien ist die 32A PDU mit MCB besonders geeignet?
Die 32A-Variante eignet sich besonders für Racks mit hoher Gerätedichte und erhöhtem Leistungsbedarf, in denen eine 16A-Einspeisung nicht ausreicht. Typische Einsatzszenarien umfassen Hochleistungsserver, GPU-Cluster, Storage-Arrays und Netzwerkknoten. Die integrierten Leitungsschutzschalter machen eine separate externe Absicherung überflüssig und vereinfachen die Installation. Das Hot-Swap-Konzept ermöglicht den Austausch von Controller und Netzteil im laufenden Betrieb. Das 2,4 Zoll TFT-Farbdisplay mit drehbarer Anzeige zeigt alle Betriebsdaten direkt am Gerät. Mit Maßen von 1388 x 56 x 71 mm und vertikaler 0U-Montage beansprucht die PDU keinen wertvollen Rack-Platz und eignet sich optimal für professionelle Netzwerkschränke.
